Optische isolator met hoge isolatie

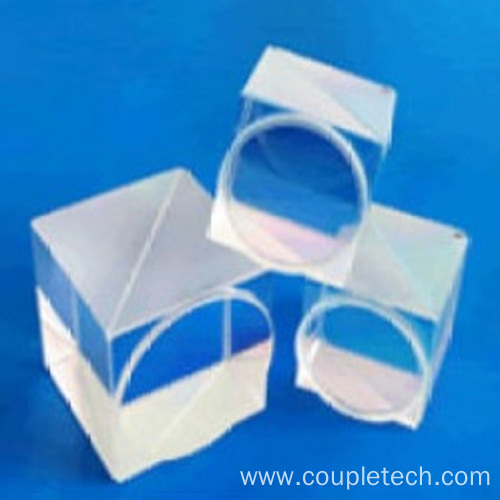

Optische isolator is een combinatie van een polarisatie Beam splitter cube (PBS) en een kwartgolfplaat gemaakt van kristalkwarts. Invallend licht wordt lineair gepolariseerd door PBS en omgezet in circulaire polarisatie door de kwartgolfplaat, het laat licht slechts in één richting reizen. Als een deel van de uittredende bundel wordt teruggekaatst in de isolator, zal de kwartgolfplaat de gereflecteerde bundel omzetten in een lineair gepolariseerde bundel die loodrecht staat op de ingangsbundel. Deze straal wordt dan geblokkeerd door PBS en keert niet terug naar de ingangszijde van het systeem.

Een optische isolator is een optisch element dat de transmissie van licht in slechts één richting mogelijk maakt. Het wordt meestal gebruikt om ongewenste feedback in een optische oscillator, zoals een laserholte, te voorkomen. Het is een blok optische feedback, met passieve isolatie van lineair gepolariseerd licht, het heeft een hoge isolatie als een soort polariserende optiek.
