PCD02 POCKELS CELLEN DRIVER
Onze PCD02 POCKELS CELLS DRIVER-producten zijn populair in de markt.Generatie van hoogspanningspulsen voor de besturing van elektro-optische Q-switches (Pockels-cellen) in een solid-state laser. Snelle HV (minder dan 10 ns) rand zorgt voor een uitstekend pre- en post-pulscontrast.
Stuur onderzoek
Productomschrijving
PCD02 POCKELS CELLEN DRIVER
Productkenmerken
Modelnummer: PCD02
Merk: Coupletech
Leveringscapaciteit en aanvullende informatie
|
verpakkingen: |
Kartonnen Verpakking: |
productiviteit: |
China |
|
vervoer: |
Oceaan, land, lucht |
Plaats van herkomst: |
Jinan |
|
Capaciteit van de levering: |
1000 stuks: |
HS-code: |
9013901000 |
Verpakking & Levering
Verkoopeenheden: tas/tassen
Pakkettype: Kartonnen verpakking:
Sollicitatie:
Functies:
â— Snelle HV-stijg-/daaltijd: <10 ns
â— HV-pulsamplitude: tot 4,0 kV
â— Pulsherhalingsfrequentie: tot 1000Hz
â— Jitter, systeeminvoer naar uitvoer: <1.8ns
â— TTL (CMOS) ingangssignaal vereist (3,3/5V, opto-geïsoleerd)
â— Ingebouwde hoogspanningsbron
â— HV-spanningsregeling: "HV PROGRAM"-potentiometer of analoge ingang.
Specificaties:
|
HV-pulsamplitude: |
1.0~4.0 |
kV |
|
|
Stijg-/daltijd |
≤10 |
NS |
Belastingscapaciteit: 10PF |
|
HV-pulsjitter |
"1.8" |
NS |
|
|
Hersteltijd |
≤50 |
µs |
|
|
Spanningsvoorziening: |
12 |
VDC |
12±0,5 V, <150 mA |
|
HV-pulsherhalingsfrequentie |
0~2000 |
Hz |
|
|
Externe triggering pulsamplitude vereiste: |
3.3-5 V |
V |
optisch geïsoleerd |
|
HV puls vertraging |
70~90 |
NS |
|
|
Dimensies |
60*35*20 |
mm |
|
|
Bedrijfstemperatuur: |
-30~60 |
℃ |
|

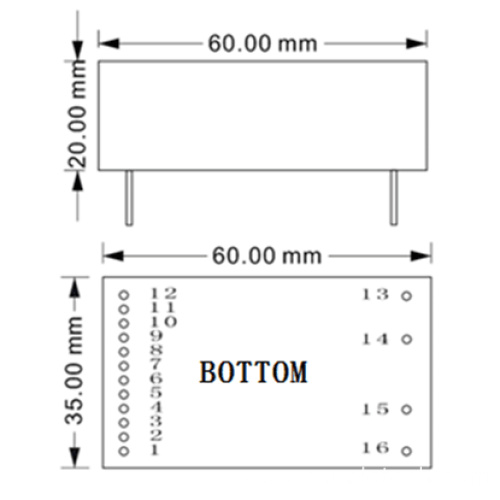

Overzichtstekening van PCD02:
|
PIN |
AANWIJZING |
OMSCHRIJVING |
|
1 |
NL+ |
De hoogspanningsuitgang wordt mogelijk gemaakt door PIN1PIN2 ([1" - uitschakelen, [0" - inschakelen) |
|
2 |
NL- |
|
|
9 |
+12V |
Ingangsvoeding |
|
10 |
GND |
Terugkeer van voeding |
|
11 |
SG+ |
Stap van [0" of "1" op PIN11 PIN12 vormt QSwitched-puls op Pockels Cell |
|
12 |
SG- |
|
|
13 |
NC |
|
|
14 |
+HVPULSE |
Q-schakelaar elektrode: HV PULSE OUTPUT |
|
15 |
NC |
|
|
16 |
GND |
Q-schakelaar elektrode:GND |
|
3 |
HV-PROGRAMMA 1 |
HV-spanningsregeling: [HV PROGRAMMA" potentiometer |
|
4 |
HV-PROGRAMMA 2 |
|
|
5 |
HV-PROGRAMMA 3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0" betekent logisch 0 laag niveau (0V), [1" betekent logisch 1 hoog niveau (3,3/5V)
l [NC "betekent Geen verbinding)
ELEKTRISCH BLOK-DIAGRAM:

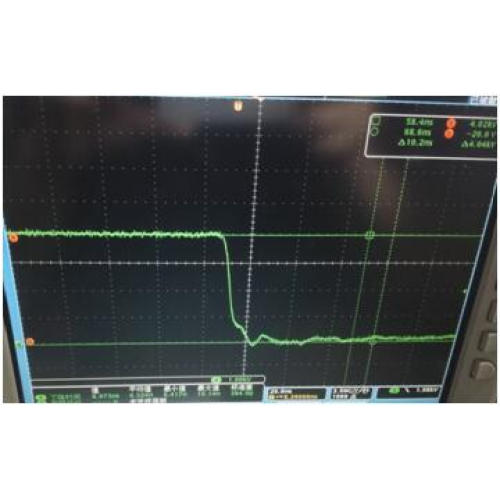

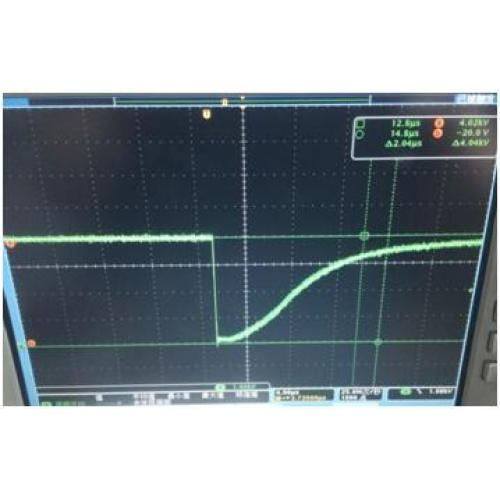

Typische uitvoer:
Demobord van PCD02:
