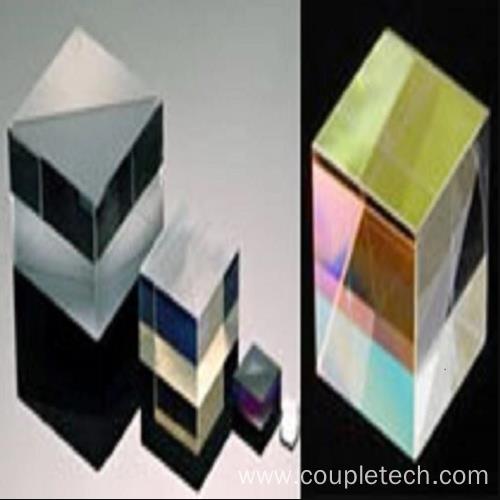

Polariserende Beam Splitter Cubes (PBS Cube)

Polarizing Beam Splitter Cubes (PBS Cube) zijn geconstrueerd door gecementeerde twee precisie-hoge tolerantie rechte hoek optische prisma's; de hypotenusa van een prisma is gecoat met polarisatie diëlektrische coating. Het bundelt willekeurig gepolariseerde bundels in twee orthogonale, lineair, gepolariseerde componenten. S-gepolariseerd licht wordt gereflecteerd in een hoek van 90 graden terwijl P-gepolariseerd licht wordt doorgelaten. De PBS-kubus kan worden gebruikt als polarisator, bundelsplitser of bundelcombiners in polariserend optisch veld. De uitgangsbundel die evenwijdig is aan de ingangsbundel wordt p-gepolariseerde bundel genoemd, terwijl de orthogonale uitgangsbundel wordt gedefinieerd als s-gepolariseerde bundel.

PBS Cube Polarisator met extinctieverhouding van 300:1 tot 1000:1 zijn beschikbaar, Polarization Beamsplitters of Beam Combiners van Coupletech hebben een zeer breed scala aan coatings: d.w.z. Narrow Band: 488nm, 532nm, 632,8nm, 650nm, 808nm, 850nm, 980nm , 1064nm, 1310nm, 1550nm en Breedband: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm. De afmetingen van de Beamsplitter van Coupletech zijn 5 x 5 x 5 mm3, 9 x 9 x 9 mm3, 10 x 10 x 10 mm3, 12,7 x 12,7 x 12,7 mm3, 15 x 15 x 15 mm3, 20 x 20 x 20 mm3 en 25,4 x 25,4 x 25,4 mm3 , Andere maat kan worden aangepast. Polariserende straalsplitser wordt vaak gebruikt als materialen voor polarisatie-optica en optische elementen.
